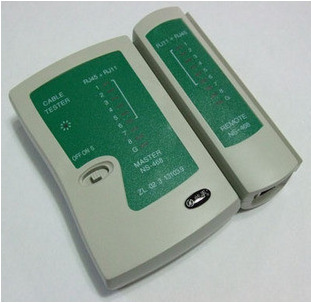

采用自动扫描方式，快速测试，流线型外形，符合人体工程学设计。线条流畅简洁、防摔、防光设计，更符合现场施工。
| 技术指标 |
| 测试线缆：RJ11、RJ45 |
| 电源： DC 9V 电池 |
| 耗电： 25MA |
| 体积： 10.5*10.5*2.6 mm |
| 重量： 200G |
注意：测线器自身不带电池！！
| 一、功能： |
| 1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。 |
| 2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。 |
| 二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例： | ||
| 主测试器： | 1-2-3-4-5-6-7-8-G | |
| 远程测试器： | 1-2-3-4-5-6-7-8-G（RJ45） | |
| 1-2-3-4-5-6------（RJ12） | ||
| 1-2-3-4----------（RJ11） | ||
| 若接线不正常，按下述情况显示： | ||
| 1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。 | ||
| 2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。 | ||
| 3.当两头网线乱序，例2，4线乱序，则显示如下： | ||
|
主测试器不变：
|
1-2-3-4-5-6-7-8-G | |
|
远程测试端为：
|
1-4-3-2-5-6-7-8-G | |
| 4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根） | ||
|
短路时则所有短路的几条线号的灯都不亮 |
||
